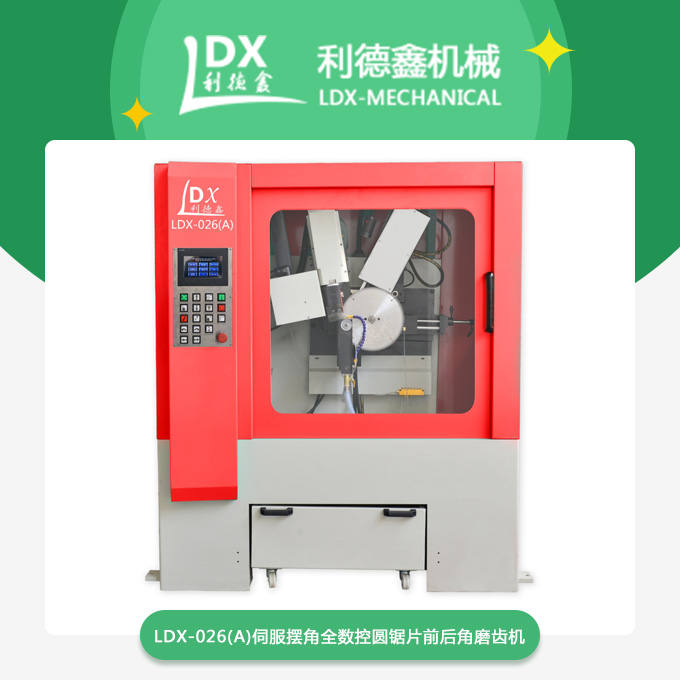

数控锯片磨齿机之砂轮磨齿机特点

1、展成砂轮磨齿机特点

展成磨齿法是基于啮合切削原理的磨齿方法。展成法磨齿对砂轮要求简单，同一模数齿轮磨削时，只需相同的砂轮即可，并对砂轮的修整要求不高，因而展成磨齿机得到了充分发展，形成了多种系列产品。

在展成砂轮磨齿机中，蜗杆砂轮磨齿机应用zui广。其加工原理和滚齿机类似，一个具有蜗杆形状的砂轮连续与齿轮啮合，从而展成轮齿的渐开线形状。该方法是磨齿工艺中效率较高的方法之一，在中小模数齿轮批量磨齿加工中效率较高，运用很多。

2、成形砂轮磨齿机特点

成形砂轮磨齿法是基于成形加工原理的磨齿方法，是通过使用特定轮廓的砂轮磨削齿轮。成形磨齿法多用于大直径，大模数，少齿数齿轮加工。随着现代数控技术的快速发展，相对展成砂轮磨齿机，成形砂轮磨齿机的优势越来越明显，主要表现在:

（1） 操作、调整方便。机床无展成运动、结构简单、控制与调整更方便。

（2） 效率高。砂轮磨削接触面积大于展成磨，单位时间磨削量大大增加。同时采用深切缓进给与强力冷却技术，在降低磨削烧伤概率的情况下，减少了粗磨次数，进一步提高了磨削效率。

（3） 磨削精度高、稳定性好。机床运动相对简单，故运动平稳无冲击。CNC成形砂轮磨齿机采用的伺服控制系统和位置检测技术大大提高了机床运动精度。数控砂轮修整技术与机床在机检测技术的运用，有效地保证了成形砂轮磨齿机的磨齿精度。目前，成形磨齿精度可达2～1级，稳定在3级。

（4） 适用范围广。数控砂轮修整技术的运用，使成形磨削可以方便地实现齿轮修形。通过配备相应的软件可磨削各种特殊的齿形，如花键齿、圆弧齿、摆线齿等。因成形砂轮磨齿机的优点逐渐显现，20世纪末以来，成形砂轮磨齿机得到了充分发展。

数控锯片磨齿机的工作原理

①碟形砂轮磨齿机：两个旋转的碟形砂轮的窄边相当于齿条的两个齿面, 工件通过滚圆盘和钢带作展成运动，工作台沿工件轴向作往复运动以磨出整个齿宽。每磨完一齿后由分度头架通过分度盘分齿。这种机床还可利用附加装置磨削斜齿。若用一个砂轮伸入内齿轮中，就可磨削内齿轮。这种机床一般为卧式布局，加工直径大于1米时用立式布局，精度可达4级，适用于磨削高精度齿轮。

②锥面砂轮磨齿机：砂轮的轴向剖面修整成齿条的一个齿形，并沿齿向作直线往复运动。工件通过蜗轮、丝杠和交换齿轮完成展成和分度运动,但也有用滚圆盘和钢带作展成运动,利用蜗轮副或分度盘作分度运动的 (见彩图)。砂轮架按工件螺旋角转过一个角度时可磨削斜齿轮。这种机床调整方便，通用性好，适用于单件成批生产，应用较广。

③蜗杆砂轮磨齿机：原理与滚齿机相似,砂轮为大直径单头蜗杆（见蜗杆传动）形状,砂轮每转一转，工件转过一齿，其传动比准确，有的用机械传动,有的用同步电动机分别驱动,有的用光栅和伺服电机传动。磨削时工件沿轴向作进给运动(见机床)，以磨出整个齿面。砂轮用金刚石车刀车削或用滚压轮滚成蜗杆形。机床为立式布局，连续分度，磨削效率高，适用于成批生产中加工中等模数的齿轮，对齿数多的齿轮尤为合适,精度可达4级。

④大平面砂轮磨齿机：砂轮的工作平面相当于齿条的一个齿面，用渐开线样板（也有用钢带和滚圆盘的）产生展成运动。砂轮和工件都不作工件轴向往复运动,磨出一侧齿面后利用分度盘分齿,依次磨出所有齿面。然后工件调头,再磨出另一侧齿面。机床为卧式布局，结构简单，性能稳定，精度可达3级,主要用于磨削插齿刀、剃齿刀和计量用的测量齿轮等。
