数控锯片磨齿机砂轮修整技术有哪些

1、数控成形砂轮磨齿机砂轮修整方法

对成形砂轮的修整主要有金刚笔和金刚滚轮两种形式，金刚笔修整结构简单、成本低，理论上可以获得更高的修整精度。由于金刚笔磨损严重、寿命短、磨损量难以估测，无法精确补偿，导致砂轮廓形精度一致性差，对于大型齿轮的磨削加工影响较大，逐渐被金刚滚轮修整所取代。金刚滚轮刚性高、修整量大、效率高，采用轨迹包络方法，更加适合修整复杂的成形表面。金刚石滚轮修整砂轮的方法分为切入式滚轮修整和摆动式滚轮修整。

切入式滚轮修整

采用切入式滚轮修整时，金刚石滚轮在修整电机驱动下高速旋转，沿砂轮径向做切入运动，为了修整成形表面，金刚滚轮和砂轮沿轴向相对运动。如图2所示，修整成形砂轮时，修整滚轮和砂轮以一定的线速比绕自身回转中心回转。砂轮沿自身轴线（Y轴）方向往复运动，修整滚轮沿自身径向（W轴）方向，以一定的比例关系跟随砂轮轴向运动。Y轴和W轴插补走圆弧或直线，金刚滚轮R圆弧圆心走砂轮廓形等距线。利用滚轮和砂轮的接触点包络出砂轮截形。

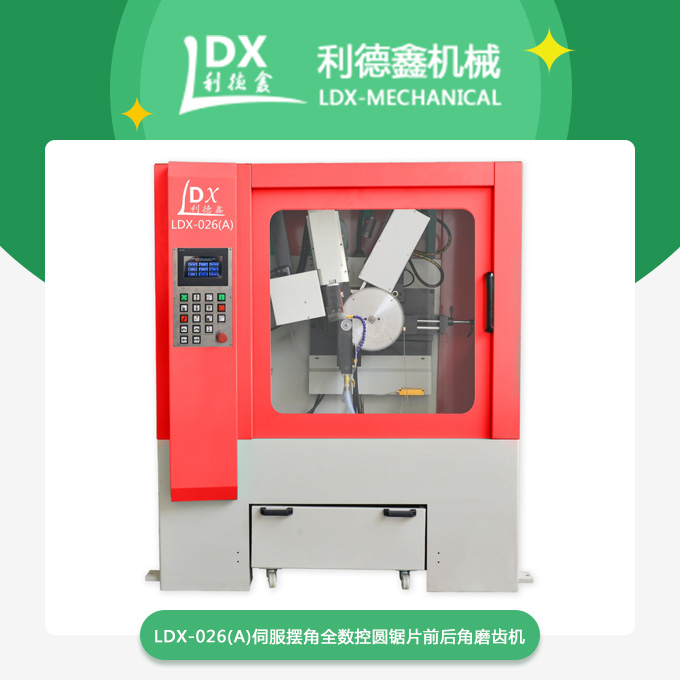

数控锯片磨齿机砂轮修整技术有哪些

摆动式滚轮修整

摆动式金刚滚轮修整结构相对复杂，需要实现5个动作：砂轮旋转、金刚滚轮旋转、金刚滚轮摆动、滚轮和砂轮偏置、修整进给。采用该方法，金刚滚轮截面始终处于砂轮廓形法向截面内，修整砂轮仅用金刚滚轮R圆弧上的一个点，类似使用金刚笔尖修整砂轮。

标修整装置

极坐标修整装置结合了切入式修整和摆动式休整的特点，数控系统控制金刚滚轮在极坐标系中的平面运动包络砂轮轴截形曲线，实现砂轮成形修整。修整砂轮时，修整滚轮和砂轮以一定的线速比绕自身回转中心回转。砂轮绕摆动中心摆动，修整滚轮沿自身径向朝砂轮做直线运动。通过直线轴和回转轴两轴插补将砂轮截面修整成与待磨齿轮齿槽相适应的形状。
