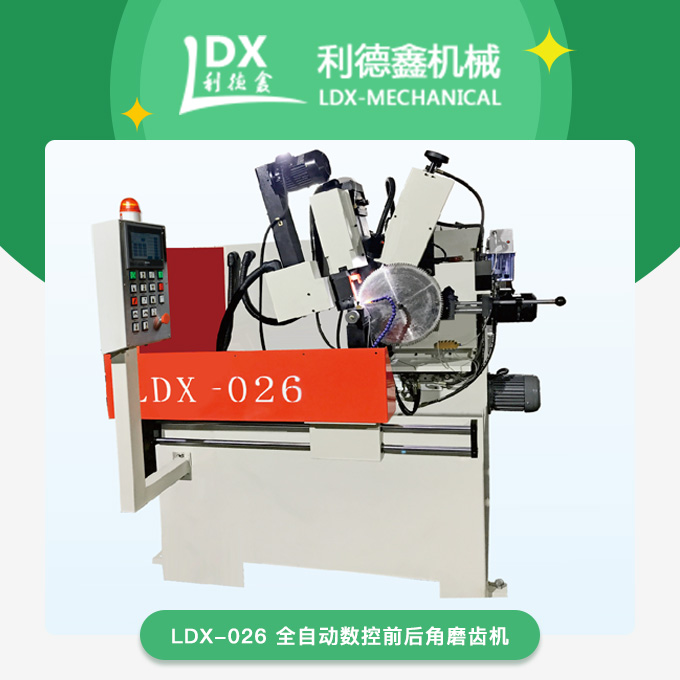

锯片磨齿机的双齿侧接触

使用锯条磨齿机时应先使齿轮副处于标准安装距处，将此位位置看作计算侧隙的原点，然后固定小轮轴x(或纾)，沿z轴进入啮合的方向移动大齿轮，并加680 N左右的预载荷，以保证大齿轮和小齿轮完全进入双齿侧接触．在大齿轮轴线方向(z轴方向)的传动机构上有一个弹性机构(浮动装置)，这个机构允许大齿轮沿其轴线方向浮动移动．以确保磨齿机的轮齿在双齿侧接触滚动时不会出现卡死的情况．当大齿轮在预载荷下完全进人双齿侧接触之后，小齿轮驱动大齿轮慢速转动，直到大齿轮至少转过完整的一圈。在这个转动过程中，自于z轴方向弹性机构的存在，及施加的预载荷的用，大齿轮会沿其轴线方向(Z轴方向)来回移动．z轴方自安装有光栅尺．

锯片磨齿机之砂轮修整技术

提到数控成形砂轮磨齿机，相信很多人都听过，因为它应用非常广泛，在风电、军工等等都有使用，作用非常大。今天小编来跟大家分享数控成形砂轮磨齿机知识。

数控成形砂轮磨齿机采用成形法磨削，砂轮截形精度是关键，这取决于截形计算精度及砂轮修整精度。国内外磨齿机制造商对成形砂轮修整技术进行了深入研究，开发了不同的砂轮修整装置，以此保证砂轮的修整精度，提高齿轮磨削精度。

对成形砂轮的修整主要有金刚笔和金刚滚轮两种形式，金刚笔修整结构简单、成本低，理论上可以获得更高的修整精度。由于金刚笔磨损严重、寿命短、磨损量难以估测，无法精确补偿，导致砂轮廓形精度一致性差，对于大型齿轮的磨削加工影响较大，逐渐被金刚滚轮修整所取代。金刚滚轮刚性高、修整量大、效率高，采用轨迹包络方法，更加适合修整复杂的成形表面。金刚石滚轮修整砂轮的方法分为切入式滚轮修整和摆动式滚轮修整。

在磨削过程中，砂轮磨损钝化，需要对砂轮进行修整，产生一个新的锋利廓形，同时保证精度一致。砂轮修整工具和修整条件对砂轮修整质量有显着影响，直接决定了砂轮形貌及廓形精度，修整的锋利程度决定磨削力及磨削温度，需要选择合理的砂轮修整参数。

选择合理的修整速比qd修整砂轮。当修整速比qd较小时，金刚滚轮与砂轮的相对速度较高，冲击力大，砂轮磨粒断裂较多，形成的切削刃较锋利，但砂轮整体廓形精度稍差，适合粗磨去除较大磨削余量；当修整速比qd较大时，金刚滚轮与砂轮的相对速度较小；相互作用力以挤压力为主，砂轮磨粒受挤压后，尖角破碎，形成更多的微刃，砂轮整体廓形精度高，适合精磨。通过大量的试验研究及生产实践可知，修整砂轮时，金刚滚轮与砂轮的线速比取为0.3-0.8,粗磨取小值，精磨取大值。

修整深度影响砂轮磨粒的受力特征，修整深度较小时，砂轮磨粒所受破坏强度较小，产生微观破碎，形成微刃，廓形精度高，适合精磨；修整深度较大时，磨粒受力断裂破碎，部分结合剂脱落，形成尖锐的切削刃及容屑空间，适合粗磨。修整深度的选择应该考虑砂轮的磨粒尺寸，避免过大的修整量将磨料整体脱落，既浪费磨料又难以形成精确的廓形。

数控成形磨齿机砂轮如今越来越受欢迎，不仅是因为它的实用性，更是因为它的技术。
