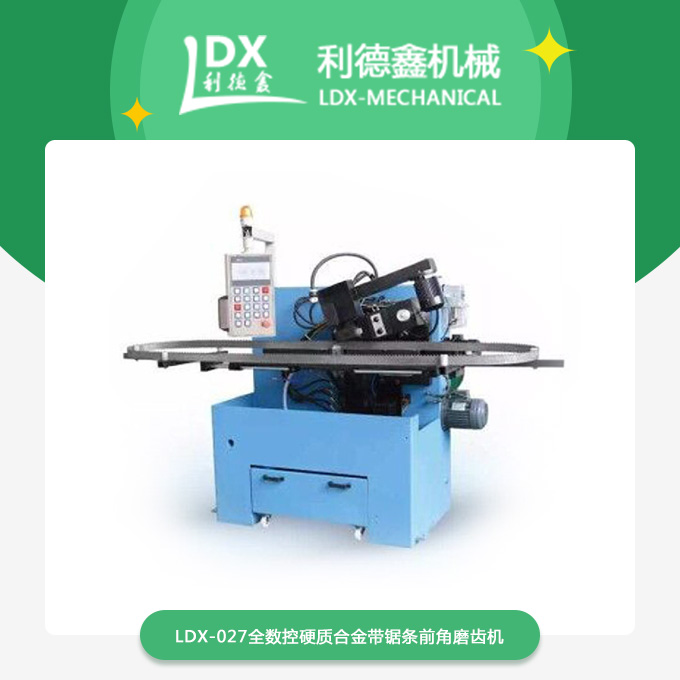

合金带锯条磨齿机之工作原理

磨齿机的工作原理分成形法和展成法(见齿轮加工)两类。 按展成法加工的磨齿机根据砂轮形状可分为 4种。

①碟形砂轮磨齿机：两个旋转的碟形砂轮的窄边相当于齿条的两个齿面, 工件通过滚圆盘和钢带作展成运动，工作台沿工件轴向作往复运动以磨出整个齿宽。每磨完一齿后由分度头架通过分度盘分齿。这种机床还可利用附加装置磨削斜齿。若用一个砂轮伸入内齿轮中，就可磨削内齿轮。这种机床一般为卧式布局，加工直径大于1米时用立式布局，精度可达4级，适用于磨削高精度齿轮。

②锥面砂轮磨齿机：砂轮的轴向剖面修整成齿条的一个齿形，并沿齿向作直线往复运动。工件通过蜗轮、丝杠和交换齿轮完成展成和分度运动,但也有用滚圆盘和钢带作展成运动,利用蜗轮副或分度盘作分度运动的 (见彩图)。砂轮架按工件螺旋角转过一个角度时可磨削斜齿轮。这种机床调整方便，通用性好，适用于单件成批生产，应用较广。

③蜗杆砂轮磨齿机：原理与滚齿机相似,砂轮为大直径单头蜗杆（见蜗杆传动）形状,砂轮每转一转，工件转过一齿，其传动比准确，有的用机械传动,有的用同步电动机分别驱动,有的用光栅和伺服电机传动。磨削时工件沿轴向作进给运动(见机床)，以磨出整个齿面。砂轮用金刚石车刀车削或用滚压轮滚成蜗杆形。机床为立式布局，连续分度，磨削效率高，适用于成批生产中加工中等模数的齿轮，对齿数多的齿轮尤为合适,精度可达4级。

④大平面砂轮磨齿机：砂轮的工作平面相当于齿条的一个齿面，用渐开线样板（也有用钢带和滚圆盘的）产生展成运动。砂轮和工件都不作工件轴向往复运动,磨出一侧齿面后利用分度盘分齿,依次磨出所有齿面。然后工件调头,再磨出另一侧齿面。机床为卧式布局，结构简单，性能稳定，精度可达3级,主要用于磨削插齿刀、剃齿刀和计量用的测量齿轮等。
