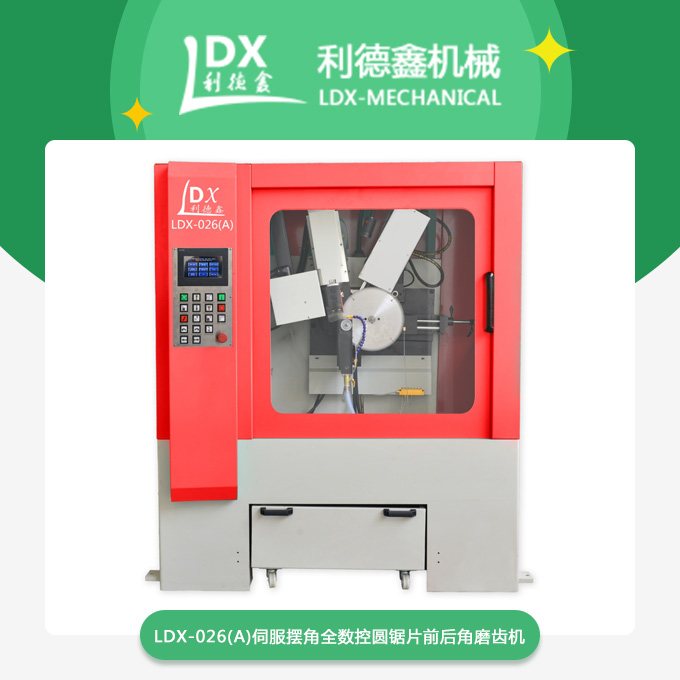

数控锯片磨齿机在电气部分改造方案分析

（1）制作电箱：使操作者通过操作电箱控制刀架转台转位，从而使齿盘转过相应角度，并对齿盘进行加工。

（2）电箱功能：按下自复位式按钮，转台松开，转过固定角度后锁紧，即完成转位。

（3）转台控制过程简介：转台的控制机构主要包含松开、锁紧电磁阀，锁紧、松开到位检测开关。在控制过程中PLC接收控制信号并输出，控制转台执行相应的动作。按下按钮，PLC接收到转位信号后，PLC输出松开信号，松开电磁阀得电，转台松开。PLC收到松开反馈信号后，经延时输出正转信号，正转电磁阀得电，转台正转。转到一个工位角度后，到位检测开关输出，PLC收到到位信号后，经延时输出锁紧信号，锁紧电磁阀得电，转台锁紧，转位过程完成。

（4）砂轮修整器部分：使用伺服驱动器的位置模式实现砂轮修整器的动作，位置命令由内部寄存器提供，命令值通过伺服驱动器参数设定，通过触发信号触发动作。PLC通过DI信号选择寄存器编号和触发相应动作，实现砂轮修整器的往复运动。

数控锯片磨齿机数控磨床磨削产品出现振纹是怎么回事？

1、金刚石笔是否松动。如果修正砂轮的金刚石笔出现松动，修整的砂轮表面自然会凹凸不平，磨削的产品出现表面质量是在所难免的。

2、砂轮主轴和工件主轴转速是否平稳。检查砂轮主轴和工件主轴的转速是否平稳：在诊断主轴转速的时候，，让所查看的主轴给定至一个速度，可以从主轴控制器的诊断参数中查看其是否在变化，变化的多少是多少。也可以用转速仪测速。如果主轴转速不稳，磨削的工件表面就会出现楞状。

3、砂轮主轴及工件主轴电机的散热风机是否有震动。主电机的散热风机有震动直接影响磨削产品的表面质量。

4、磨头的检查。测磨头的径跳和轴向窜动，若超标，就要采取技术措施。若磨头的径跳超出标准值，在无法更换磨头的情况下，可以将磨头主轴油的粘度提高，来缓解磨头的劣势对磨削产品的影响。
