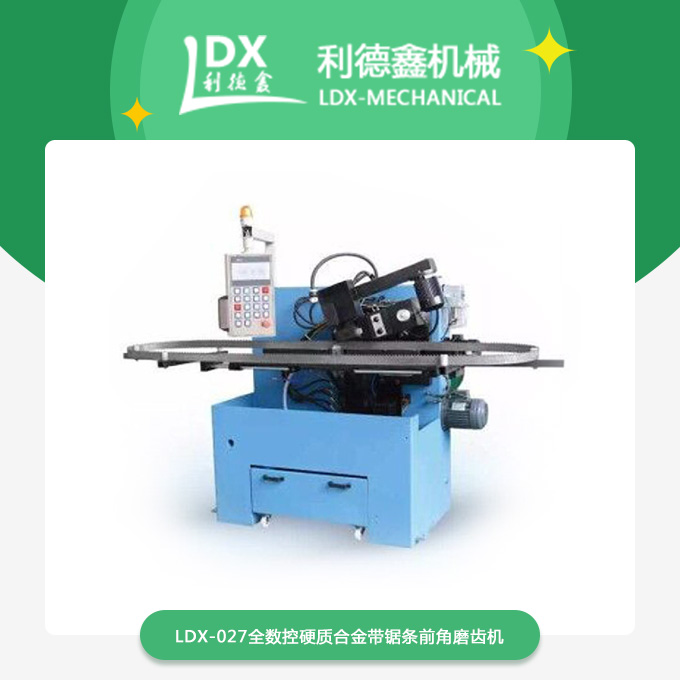

合金带锯条磨齿机在电气部分改造方案

（1）制作电箱：使操作者通过操作电箱控制刀架转台转位，从而使齿盘转过相应角度，并对齿盘进行加工。

（2）电箱功能：按下自复位式按钮，转台松开，转过固定角度后锁紧，即完成转位。

（3）转台控制过程简介：转台的控制机构主要包含松开、锁紧电磁阀，锁紧、松开到位检测开关。在控制过程中PLC接收控制信号并输出，控制转台执行相应的动作。按下按钮，PLC接收到转位信号后，PLC输出松开信号，松开电磁阀得电，转台松开。PLC收到松开反馈信号后，经延时输出正转信号，正转电磁阀得电，转台正转。转到一个工位角度后，到位检测开关输出，PLC收到到位信号后，经延时输出锁紧信号，锁紧电磁阀得电，转台锁紧，转位过程完成。

（4）砂轮修整器部分：使用伺服驱动器的位置模式实现砂轮修整器的动作，位置命令由内部寄存器提供，命令值通过伺服驱动器参数设定，通过触发信号触发动作。PLC通过DI信号选择寄存器编号和触发相应动作，实现砂轮修整器的往复运动。

合金带锯条磨齿机的安全操作规程：

1. 开机前应检查各部螺钉，调节螺丝是否紧固和松紧适度，砂轮有无伤痕、缺口、松动现象，加好各部份润滑油脂。

2. 依锯条的齿距、齿高、斜角（倾斜角）。调好蹬齿距离和扒齿行程，使蹬齿横杆爪顶在齿喉面高度1/2处，并调好砂轮架的倾角和升降高度。

3. 砂轮转动、上升、下降必须平衡，无跳动，串轴现象，若遇震动，蹬齿不均，应排除后，方可工作，该机不得刃磨除锯条以外的活件。

4. 必须选择，使用符合要求的砂轮（合格证、粒度、线速度标准）。操作人员不得站立砂轮旋转方向的前后，应站在侧面。

5. 工作完毕，必须清除设备上的灰尘，特别是砂轮架滑道凸轮，减少设备磨损。
